2. Конструкция стальных дверей

Конструктивно стальная дверь состоит из дверного полотна и дверной коробки (рамы). Дверные петли служат для навески полотна на коробку и обеспечива- ют возможность его поворота для открывания-закры- вания двери.

По числу полотен и направлению их открывания две- ри изготавливаются:

  • однопольные, двупольные, в том числе с полотнами разной ширины;
  • с открыванием полотен внутрь помещения;
  • с открыванием полотен наружу;
  • правого (левого) открывания: блоки с расположением петель с правой (левой) стороны при виде со стороны открывания полотна.

Двери всех серий изготавливаются в пределах опреде- ленной размерной сетки. По согласованию возможно изготовление дверей иных размеров.

Для изготовления стальных дверей существует множе- ство технологий. Мы используем гибочно-профильную технологию, которая сегодня является самой передовой. Она позволяет изготавливать продукцию с максималь- ной точностью и добиваться идеальной геометрии две- ри и ее высокой механической прочности . Это обеспе- чивает надежную работу дверей, их отличный внешний вид и высокие технические характеристики.

Все элементы конструкции двери изготавливаются на высокоточном оборудовании европейских производите- лей.



Полотно входной двери

Чтобы дверь хорошо противостояла силовому взлому ее дверное по- лотно должно быть прочным и жестким, хорошо противостоять изгиба- ющим нагрузкам.

Этого можно достичь как толщиной применяемой для изготовления стали, так и применением специальных подходов к конструированию. Например, плоский лист стали толщиной 2мм имеет меньшую про- странственную жесткость, чем лист 1 мм стали, согнутый с 4-х сторон. Поэтому полотно нашей двери изготавливается из стального листа толщиной от 1,0 мм до 1,5 мм (в зависимости от серии двери), которому путем гибки на оборудовании придается специальная форма для боль- шой жесткости будущего полотна двери. Чем больше гибов, тем жестче и прочнее получается конечное изделие.

Дополнительно в полотно двери вваривается каркас жесткости, состоящий из продольных и поперечных ребер жесткости. После этого полотно двери представляет законченную пространственную силовую структуру, способную длительное время противостоять попыткам ото- гнуть край полотна для доступа к ригелям замков, смять или выдавить его для доступа в охраняемое помещение.



Противосъемные ригели (антисрезы) препятствуют вскрытию двери путем срезания петель.

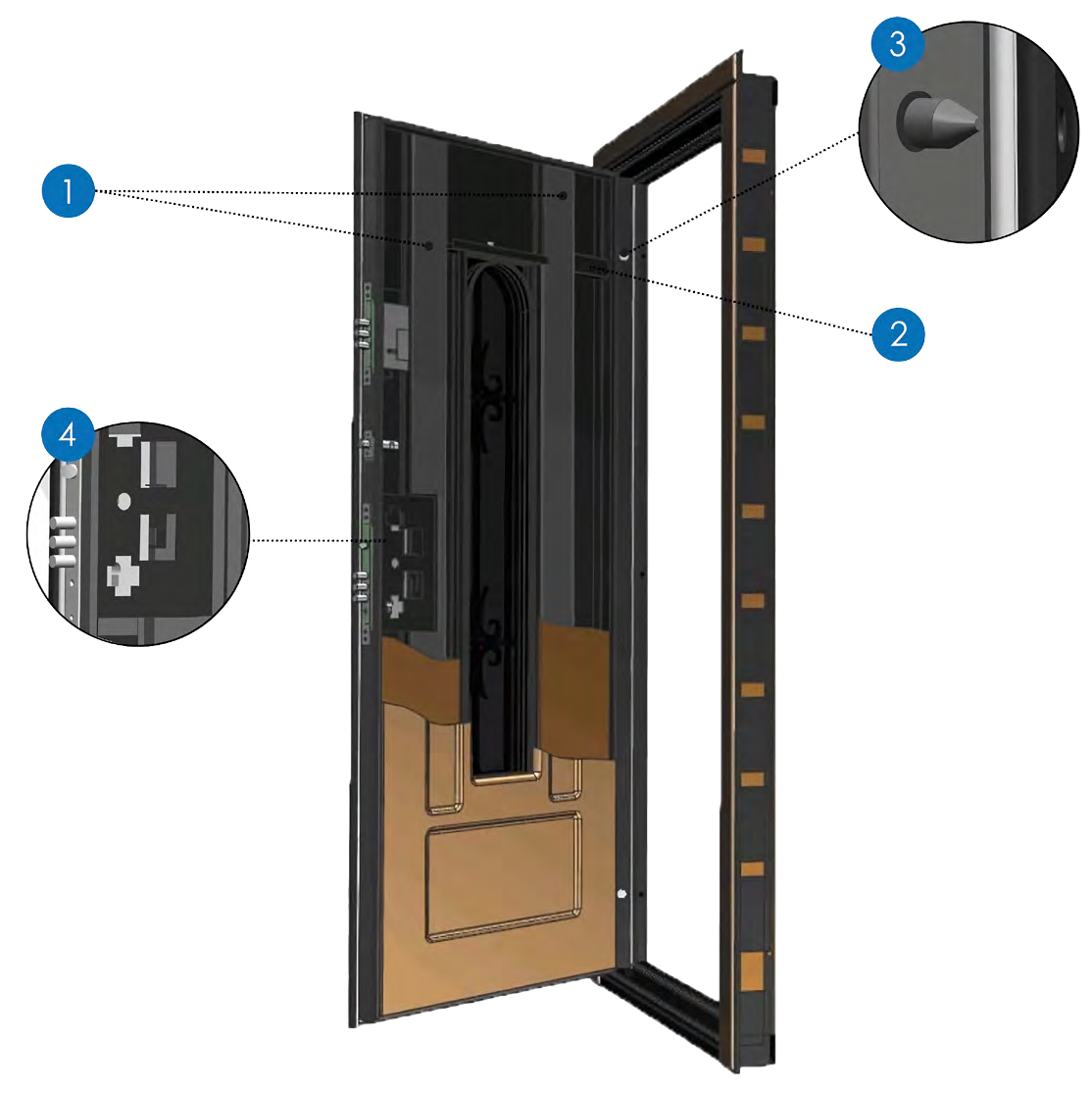

Конструкция полотна:

  1. ребра жесткости;
  2. ребра жесткости;
  3. противосъемные ригели;
  4. стальная пластина в зоне замков.

Применение гибочно-профильной технологии позволяет:

  • Отодвинуть замок дальше от наружной поверхности полотна, что затрудняет его взлом и вскрытие.
  • Создать дверь большей толщины для лучшей тепло-звукоизо- ляции при минимальном увеличении веса, что продлевает срок службы изделия.
  • Увеличить количество притворов двери для размещения в них дополнительных контуров уплотнения с целью повышения гер- метичности и звукоизоляционных свойств двери.
  • Снизить массу полотна для более комфортного использования без ущерба для прочностных характеристик двери.
  • Улучшить эстетику металлоконструкции двери.

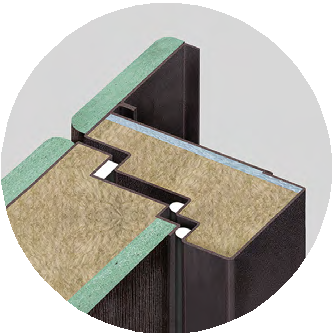

Контур уплотнения (уплотнитель) - это элемент двери, который кре- пится по всему периметру коробки или полотна двери. Обеспечивает плотное прилегание полотна к коробу и препятствует продуванию двери, проникновению посторон- них запахов и шума. В зависимости от серии двери могут иметь 2, 3 или 4 контура уплотнения.

Толщина дверного полотна зависит от серии двери и может составлять от 64 до 100 мм.





Дверная коробка

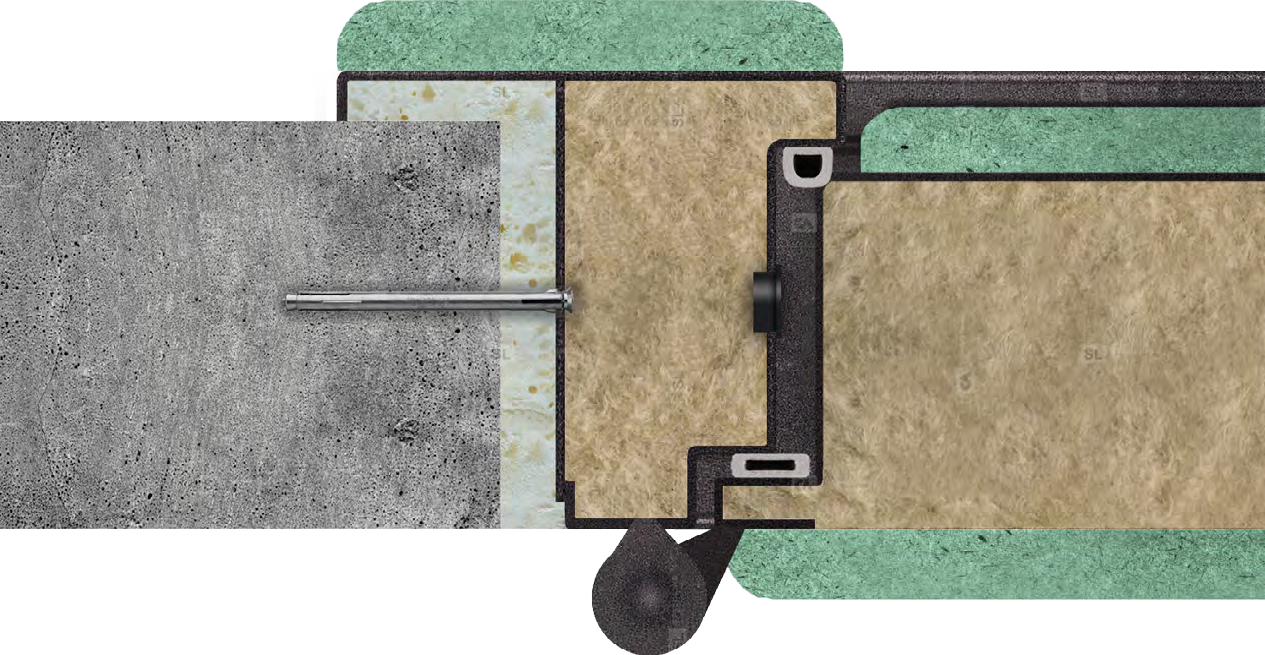

Дверная коробка состоит из следующих эле- ментов: петельной и замочной стойки, порога и верхней перекладины. Порог двери внутрен- него открывания может быть стандартным и низким (исполнение ЕС).

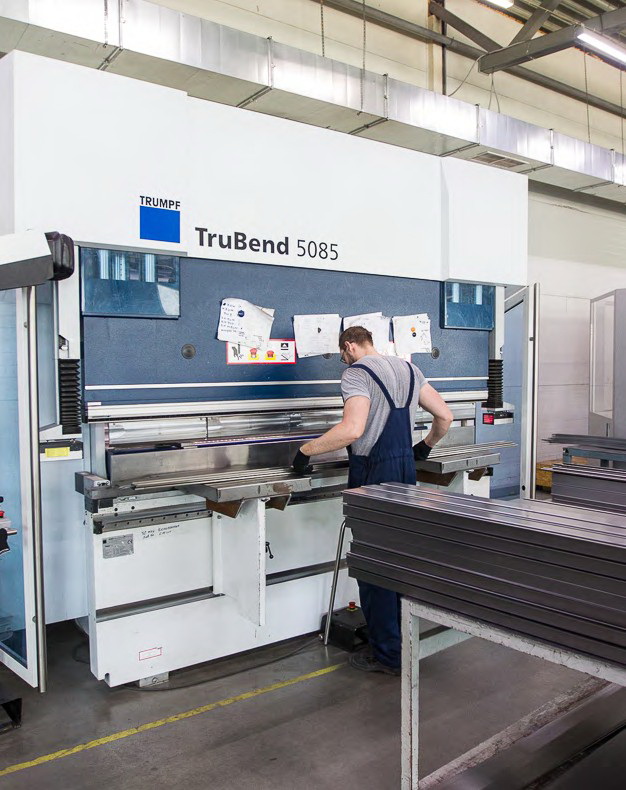

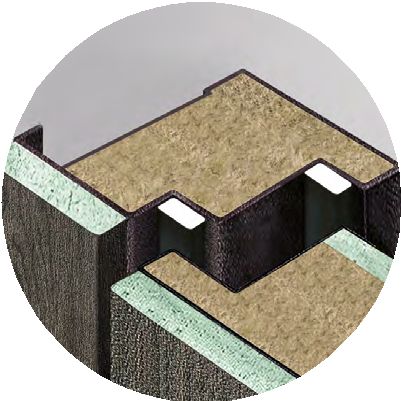

Элементы дверной коробки представляют со- бой гнутый профиль сложной формы, который изготавливается на станках с ЧПУ из стального листа толщиной от 1мм до 1,5мм (в зависимости от серии двери).

Профиль имеет множество изгибов и, вслед- ствие этого, высокую жесткость. Кроме этого, форма профиля позволяет «утопить» полотно двери в коробке, что повышает устойчивость двери к взлому с применением «фомки», т.к. полотно сложно поддеть и отогнуть.



Для регулировки плотности прилегания полотна к дверной коробке в течение всего срока эксплуатации в дверную коробку устанавлива- ется линейный регулятор притвора. Он так же обеспечивает пра- вильную работу замков, комфортное закрывание двери.



Петли (завесы)

Для навески полотна на коробку и обеспечения возможности его поворота для открывания-закрывания двери служат дверные петли. Для легких дверей мы применяем петли диаметром 20 мм на опор- ном подшипнике, для дверей с большой массой - диаметром 22 мм с опорной сферой.

Петли диаметром 20 мм на опорном подшипнике применяются для дверей серий 60,70 и дверей серий 80,90 без остекления. Испы- тания в сертификационном центре показывают, что данные петли выдерживают без видимых разрушений более чем 300 000 циклов открывания-закрывания, а это более 20 лет эксплуатации для семьи из 4х человек.

Петли диаметром 22 мм с опорной сферой применяются для тяже- лых дверей и используются в дверях серий 80, 90 и 92 с окнами, во всех дверях серии Согласно испытаний, они рассчитаны более чем на 500 000 циклов открывания, а это более 30 лет безотказной работы для семьи из 4-х человек.

Основной рабочий элемент этих петель – стальная сфера, которая равномерно распределяет нагрузку даже при изменении положения петли (например, при изменении геометрии проема в связи с усадкой фундамента дома) и позволяет двери продолжать нормально рабо- тать.



При ширине двери 1000 мм и более существенно вырастает нагрузка на петли, поэтому на двери такой ширины устанавлива- ется три петли для распределения на них веса полотна и обеспе- чения надежной долговременной работы двери.

На входные двери монтируемые в общественные здания, на входы общего пользования для обеспечения надежной долго- временной работы двери всегда устанавливается 3 петли в связи с повышенной нагрузкой на них в виде большого количества циклов открывания-закрывания и прочих силовых воздействий (удары по полотну, резкое захлопывание полотна и т.п.).



Дверная коробка

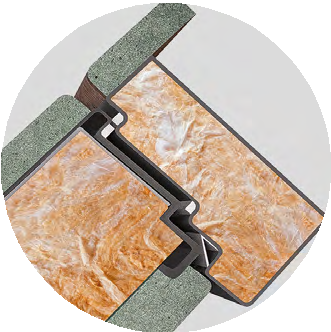

Особенности дверей внутреннего открывания.

Как правило, входные двери открываются наружу, од- нако бывают ситуации, когда установка дверей с открыванием внутрь просто необходима:

  • недостаточно свободного пространства на площадке или в тамбурном коридоре;
  • возможное столкновение с дверями соседей при одно- временном открывании;
  • требования, предъявляемые службой МЧС или проектом.





Как определить направление открывания двери? Правого (левого) открывания: блоки с расположением петель с правой (левой) стороны при виде со стороны открывания полотна.

Для защиты металлических поверх- ностей входной двери от коррозии и придания ей эстетичного вида мы применяем современную технологию полимерной порошковой окраски.

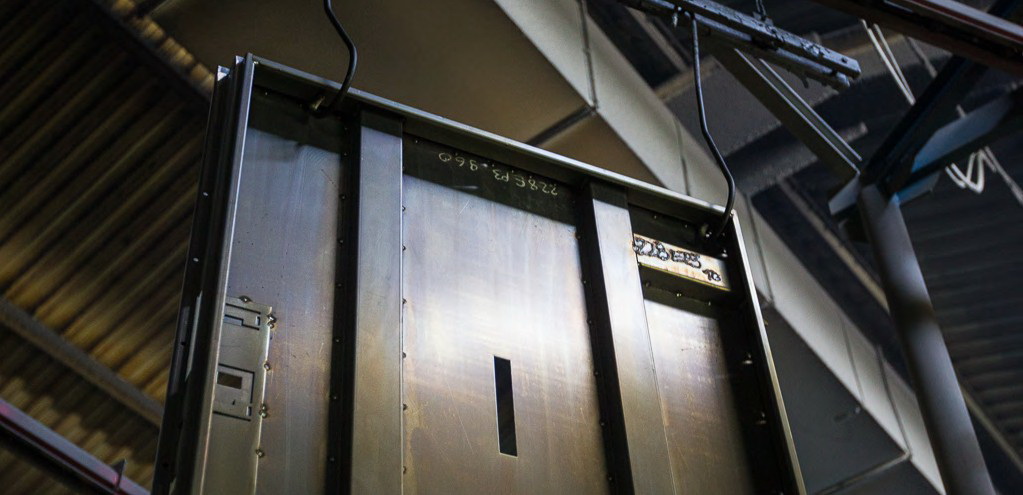

Процесс окраски происходит на ита- льянской автоматической конвейер- ной линии в несколько этапов. На первом этапе подготовленные к окраске изделия поступают по подвесному конвейеру в туннель обезжиривания и фосфатирования поверхности. При этом с поверхности металла смываются все загрязнения и на ней образуется защитная фос-фатная пленка, защищающая сталь от коррозии и улучшающая сцепле- ние поверхности металла с будущим полимерным покрытием.


Защитно-декоративное покрытие металлокаркаса двери

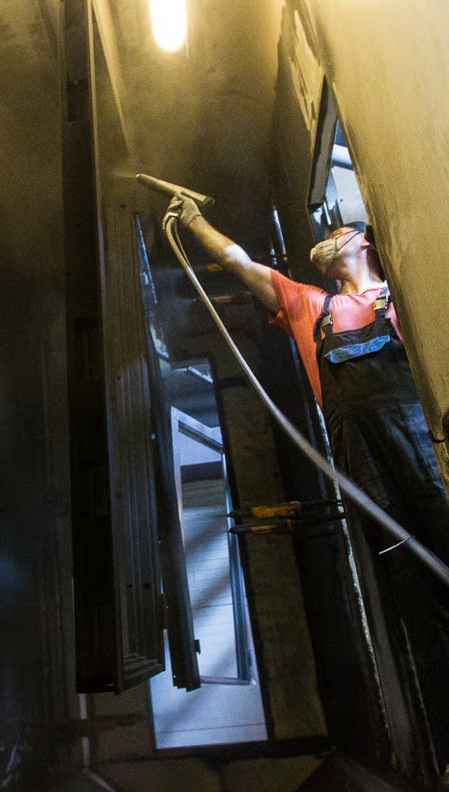

Затем происходит сушка изделий и они поступают в камеру окраски, где авто- матические роботы-манипуляторы наносят на изделия порошковое полимерное покрытие.

После этого изделия перемещаются в туннельную печь с температурой 200°C, где окончательно формируется декоративно-защитное покрытие стального каркаса двери.

Все процессы осуществляются без участия людей и контролируются компью- терной системой управления, что позволяет производить окраску со стабильно высоким качеством. При этом для обеспечения максимальной защиты стали от воздействия неблагоприятных факторов, мы производим окраску поверхно- сти не только лицевых поверхностей металлокаркаса двери, но и внутренних открытых поверхностей.

Для стальных дверей, предназначенных для установки на границе «улица-дом» мы производим дополнительную антикоррозийную обработку уязвимых мест (порог, стыки элементов полотна и коробки) двери для улучшения коррозионной стойкости в условиях повышен- ной влажности и перепадов температур.
